Crystal radio circuit and demo

Κρυσταλλικό ραδιόφωνο ... και όμως λειτουργεί εν έτη 2021!

Το κύκλωμα του κρυσταλλικού δέκτη είναι πολύ απλό. Βασικά είναι ότι πιο απλό υπάρχει και μάλιστα λειτουργεί χωρίς τάση!

Βασικό κρυσταλλικό κύκλωμα ραδιοφώνου

Για τη κατασκευή ενός κρυσταλλικού ραδιοφώνου, θα χρειαστείτε ένα συντονισμένο κύκλωμα L//C, μια δίοδο γερμανίου (Ge) και ένα ζευγάρι ακουστικών υψηλής αντίστασης!

Crystal radio schematic and set up

Αντί για ακουστικά, εγώ χρησιμοποίησα ένα ηχείο ενεργό για υπολογιστή. Μπορείτε επίσης να στείλετε το σήμα στην είσοδο της κάρτας ήχου (Line In).

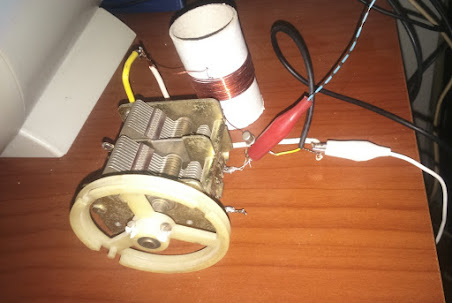

Crystal radio ... πιο απλό δεν γίνεται!

Στη δικιά μου κατασκευή, αντί για δίοδο χρησιμοποίησα τρανζίστορ γερμανίου, το AF240 και όπως αποδείχτηκε λειτουργεί πάρα πολύ καλά.



Να σημειώσω εδώ ότι στο κύκλωμα, τόσο η τιμή του πηνίου L1 όσο και αυτή του πυκνωτή C1 καθορίζουν τη συχνότητα λειτουργίας και το απαιτούμενο εύρος. Εδώ έβαλα πηνίο 60uH και μεταβλητό πυκνωτή 5-240pF και η κάλυψη που έχω είναι από 1.000-1.700khz.

Inductive coi for Crystal radio
Inductor for Crystal radio

Συνήθως οι κρυσταλλικοί δέκτες σχεδιάζονται για την μπάντα AM, ή όπως έχει επικρατήσει στη γλώσσα των φίλων αυτής της μπάντας, Μεσαία Κύματα.

Taps on coil provide multiband coverage.

Αυτό θα είναι το επόμενο βήμα. Η κατασκευή πηνίου με λήψεις, για χρήση πολυζωνικής κάλυψης. Ψήνεσαι;

Σε όποιον επιχειρήσει την κατασκευή, σε λίγα λεπτά της ώρας θα έχει έναν υπέροχο δέκτη που στα μείον δυστυχώς είναι η επιλεκτικότητα.

Καλή επιτυχία, 73!
