Σειρά BPF (Band Pass Filter) από τον DG0SA

Ζωνοπερατά φίλτρα δια χειρός DG0SA. (Πάλι φίλτρα;)

Πριν από λίγες ημέρες είχα ασχοληθεί και πάλι με ζωνοπερατά φίλτρα, εκείνα της Ρώσικης REMO, όπως θα θυμάστε. Το ημερολόγιο τότε έδειχνε 22 Δεκεμβρίου 2011. Ποιος να μου το έλεγε τότε ότι μετά από μόλις δυο εβδομάδες, θα καταπιανόμουν και πάλι με το ίδιο θέμα!!! Όταν όμως επισκέφτηκα κάποια σελίδα στην QRZ.COM το μάτι μου έπεσε πάνω στη διαφήμιση ενός χορηγού ο οποίος έφτιαχνε, τι άλλο, ζωνοπερατά φίλτρα.
Ο λόγος για τον DG0SA τον Wolfgang από του οποίου την ιστοσελίδα άντλησα, με σχετική δυσκολία οφείλω να ομολογήσω αφού είναι γραμμένη στην Γερμανική γλώσσα, τις πληροφορίες που θα διαβάσετε παρακάτω.
Ας ξεκινήσουμε λοιπόν την μετάφραση από τα τεχνικά χαρακτηριστικά.

Μερικά από τα τεχνικά χαρακτηριστικά που συνοδεύουν τα φίλτρα του DG0SA είναι τα εξής:
Α) Διαχείριση ισχύος μέχρι 100 Watt σε SSB ή CW
Β) Εξασθένηση περί τα -0,4 dB
Γ) Κλίση φίλτρου στο μισό ή το διπλάσιο της συχνότητας τυπικά – 40 dB

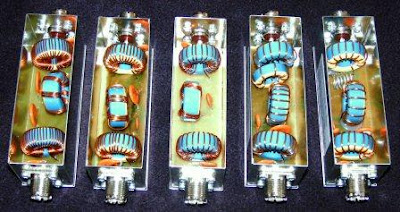

Τα φίλτρα είναι σχεδίασης τριών πόλων υψηλού Q, με πυκνωτές Vishay Cera Mite NPO 1000V και φερίτες T-106-17 (εκτός από αυτούς για το φίλτρο των 160m, όπου χρησιμοποιούνται T-106-2). Τα φίλτρα είναι πάνω σε τυπωμένα κυκλώματα και τοποθετημένα μέσα σε κουτιά κατασκευασμένα από φύλλο επικασσιτερωμένου σίδηρου. Οι σύνδεσμοι είναι τύπου PL των 50 Ω. Ακόμα ένα σημείο που παρουσιάζει ενδιαφέρον, για όσους ταξιδεύουν, είναι ότι το σύνολο των φίλτρων για τις μπάντες, 80m/40m/20m/15m/10m ζυγίζει μόνο 1.050 γραμμάρια. Τα φίλτρα συνοδεύονται από σύμπακτο δίσκο που περιλαμβάνει τις χαρακτηριστικές καμπύλες τους.

Για περάστε όμως από το ταμείο! Λοιπόν έχουμε και (κ)λέμε. Ο τιμοκατάλογος έχει ως εξής:
κάθε ένα από τα φίλτρα για τις παρακάτω μπάντες, 160 m, 80 m, 40 m, 30 m, 20 m, 17 m, 15 m, 12 m, 10 m και 6m κοστίζει 70,00€
Αν όμως παραγγείλεις 9 φίλτρα, αυτά για τις μπάντες 160 m, 80 m, 40 m, 30 m, 20 m, 17 m, 15 m, 12 m, 10 m θα σου κοστίσουν 550,00€ αντί 630,00€
Υπάρχουν όμως και προσφορές! Αν παραγγείλεις την πεντάδα:
80m, 40m, 20m, 15m, 10m θα πληρώσεις 300,00€ αντί 350,00€ που είναι η κανονική τιμή, ενώ αν παραγγείλεις την τετράδα: 160m, 30m, 17m, 12m θα πληρώσεις συνολικά 250,00€ αντί 280,00€
Στα παραπάνω ποσά δεν συμπεριλαμβάνονται τα έξοδα αποστολής και συσκευασίας.
Για να κάνετε τις συγκρίσεις με τα Ρώσικα φίλτρα της REMO ανατρέξτε στην παλαιότερη ανάρτηση πατώντας εδώ.

Πηγή: DG0SA

73
